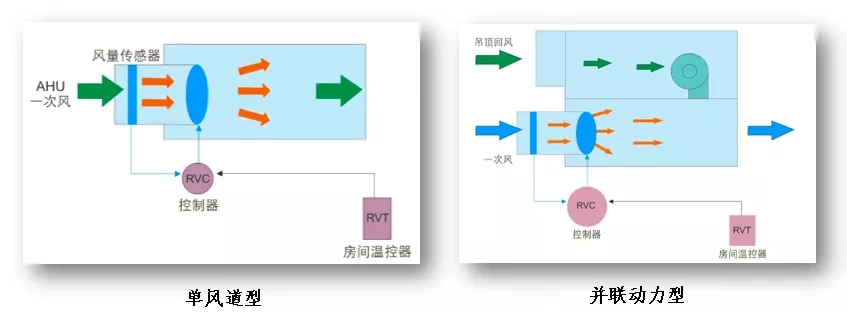

其實類似珠江城項目，VAV 變風量系統也劃分了內外區。內區的變風量末端裝置均選用單風道型無動力設備。系統運行時，空調機組送出的一次風量經單風道型變風量末端內置的風閥調節后送入空調區域。外區則采用了帶加熱盤管的并聯型變風量末端。每個變風量末端裝置都搭載有風閥控制器，其選用的 RVC 型 VAV 控制器，采用32位ARM智能處理器，支持多種國際標準通信協議，也支持433MHz無線通信，具備自組網絡功能；并且通過在硬件和軟件兩方面的努力，控制器的抗干擾性得到明顯加強。在項目的后期調試及運行中，控制器的優異性起到了至關重要的作用。

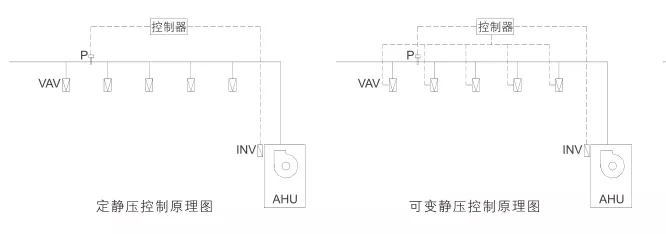

至于最緊要的變風量空調策略問題，源牌依然使用了與珠江城類似的雙級靜壓控制策略，也就是定靜壓及變靜壓結合的控制模式，可根據項目使用情況進行選擇。
實現雙級靜壓的控制邏輯是這樣的：在送風管上設置的靜壓傳感器，根據設定靜壓值與實測值的偏差來變頻調節送風機的轉數；根據末端VAV-TMN的開度及數量進行加權計算，進行空調機組頻率再設定，保證變風量末端裝置的風量調節閥盡可能位于高開度下運行，最大限度降低空調系統能耗。
除此之外，針對關鍵的送風溫度，系統會根據設定送風溫度與實測值的偏差調節電動冷/熱水閥的開度，并根據各VAV的閥位開度以改變系統送風溫度，實現空調系統的節能減排。而關于變風量新風的控制方面，一種風速傳感器被設置在新風管里，空調運行季根據最小設定新風量值與實測值的偏差來調節新風閥和回風閥的開度。
為了使用更為便捷安全，控制系統還設有開關機控制和報警功能。前者可以根據需求利用時間表來實現定時開關機；而后者則會讓系統在出現過濾網阻塞、風機故障、傳感器故障等情況時自行進行及時判斷， 并用切斷電源或報警的方式提醒管理員。
源牌科技研發中心總經理曾林春
為確保不出任何問題，源牌的工程師曾林春在那段時間一直緊盯這個項目。事實上，整個工程的設計與施工總體是順利的。不過在白玉蘭項目歷時甚久的跟蹤工作中，付出與勞心是不可避免的。其中各人的艱辛，不足為外人道也。
宋勤鋒清楚地記得，有一天，就為了要證明一個技術的可靠性，他連夜驅車從上海前往源牌總部青山湖，又從青山湖馬不停蹄去到蘇州。到蘇州時已是午夜12時正，但他沒顧得上休息，在這里完成測試并取得滿意結果后，便立刻趕回杭州。而這一切的奔波，只是為了確保這個技術是沒問題的。這一切都是為了做充分的準備，以迎接第二天業主的考察。就是在這樣遇事不決則躬行求真的精神和干勁下，源牌最后拿下了項目。
