連載二十四 | “源牌自控”為中國樓控夢想而來
2021-05-28
俗話說，先天不足，后天畸形。珠江城樓控系統的精準與安全， 第一功自然要歸于PLC的素質。
對許多DDC來說，同時掌握這幾萬個控制點還要保持準確與高效，仿佛是天方夜譚，實際上在許多體量遠不如珠江城的項目中，DDC系統也常常出現重要信息傳輸幾個小時才到的窘境。
而多運用于工業生產流水線的PLC則不然，一方面它的質量堅固可靠，基本可以不用考慮損壞的問題；另一方面擴容或模塊增加對它來說就非常簡單，接管無數個控制點對它來說，就仿佛是寫在最初設計的基因里一般。
珠江城這幾萬個控制點，只要以科學的方式連接在一起，那么PLC就能夠保證精準度。而這個可以保證傳輸速度的科學方式，就是源牌所選擇的通信架構：工業以太網。

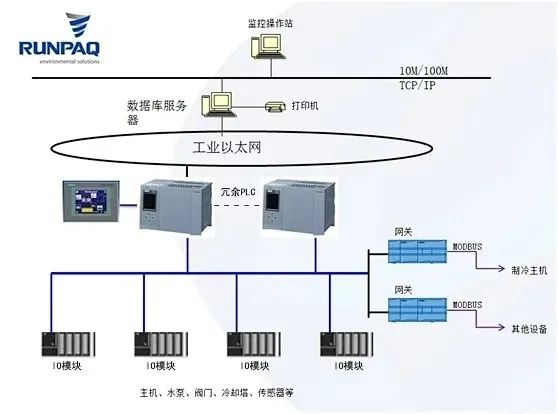

工業以太網示意圖
早在廣州大學城能源站時，面對傳輸環境和苛刻的速度要求，源牌就多方考量了不同的傳輸方法，并在與西門子深入交流后，做出了架設工業以太網的決定。大學城能源站在日后的實際表現，證明了他們的想法是正確的。
除開硬件和設備的選擇與搭建，源牌還設定了一系列策略來保證其平穩運行。因為珠江城的新風與溫控是各自獨立的，相較于用冷輻射辦法降溫而不易損壞的末端，冷熱源機房則可能更容易出現運行的錯誤。
其中設計最復雜的是制冷系統的程序控制，它的啟動與停止都有一套嚴謹?shù)牧鞒?，如果每一環不是確定無誤，就不會進入到下一個階段。
以啟動順序為例，如果發現當前的制冷機數小于預設數量，或者簡單來說就是啟動的機組不能滿足末端的需求，那么這時候就應該開啟其他閑置主機。但為了提高效率和安全，這個過程會有序開啟。首先制冷主機群控系統會先確定制冷主機的編號，接著打開該編號制冷主機的冷卻水和冷凍水電動蝶閥，后者的開啟是延時的；接著發出啟動一級冷凍水泵指令，調用一級冷凍水泵群控子系統；然后調用冷卻塔風機群控子系統，發出啟動冷卻水泵指令，調用冷卻水泵群控子系統，根據冷卻水溫度調節冷卻塔風機臺數；此時冷卻水泵與冷凍水泵開始運行并建立水流 以啟動制冷主機。在這臺主機啟動后至少穩定運行五分鐘，才按照需要開啟下一臺，并且依然會循環以上步驟。?
而關閉制冷主機同樣有一套嚴謹?shù)牧鞒?。與開啟的順序有些不一樣，但核心是一致的，也就是在確定每一個系統或設備保持穩定之后， 才會進行下一個步驟。最大程度保證了過程的可靠安全，并且按需開閉以達到最大節能目的。?
除了制冷機組，為了預防進水不足導致的一些問題，源牌還就冷水機水位做了水流開關保護冷凍水最低流量保護設計。
冷卻水和冷凍水出水管上分別安裝水流開關保護裝置，當水流不足，無法閉合水流開關時，將無法開啟冷水機組；并且每臺冷水機組的冷凍水進出水管上還設置壓差保護裝置，當壓差小于設定值時，就會自動關閉該冷水機組。
這只不過是整個安全預防中的匆匆一瞥，以小見大，還有無數類似的運行邏輯蟄伏在這套系統的各個角落。
然而以上這些設置都是為了預防某一個環節出現問題，如果一整套控制系統全部出現故障而無法正常運行了呢？
冷熱源機房是空調系統中最重要的制冷環節，其控制必須是充分可靠而持續不斷的。即使這種糟糕預想出現的可能性比較低，但也必須為其做充分的準備。
而源牌的準備，則是在冷熱源機房控制系統中采用硬冗余PLC控制器，也就意味著有兩套控制器在同時運行，其中一套控制器處于熱備用狀態。?
所謂“熱”，就是可以隨時取代另一套的一種工作狀態，不需要經歷開機運行的等待。當一套PLC出現故障時，另一套PLC就會立刻自動投入使用，這種切換幾乎是無縫無息的，對系統運行沒有任何干擾。這個， DDC可做不到。?
系統運行再無后顧之憂，節能與舒適之間的矛盾便來到了眼前。要給聳立天際的樓宇創造一個干爽清新的自然環境，可想而知需要利用到多么天文數字般的能源，才能維系它的溫濕度，才能運轉它的新風空氣。

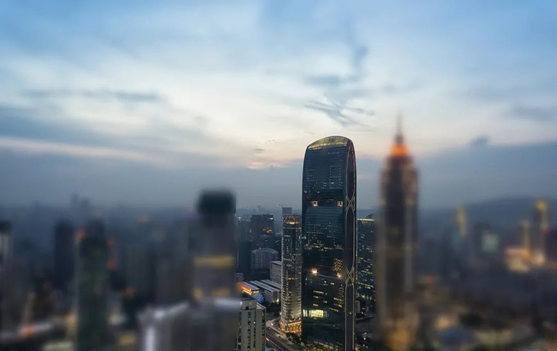

珠江城實景圖
為了創造一個更好的室內空間，珠江城是全封閉的。全封閉， 意味著這里沒有窗戶可以打開與外界直接溝通。全封閉，也就意味著它的暖通系統，必須處在全時全刻的運作之中。可以說，珠江城每一時刻的運營，都建立在能源的熊熊燃燒之上。看上去，這兩者的矛盾似乎天然對立得毫無調解余地。
然而人類的智慧，自然可以糅合這些看似無解的矛盾。
