連載· 32 |《變風量空調系統》——5.3.選型指導
2018-02-02
1. SLT 射流低溫送風口選型建議
射程 T0.25（Vt=0.25m/s）與房間特征長度 L 的比值在 0.5 和 3.3 之間，即 T0.25/L=0.5~3.0。
射程 T0.25（Vt=0.25m/s）與風口邊緣離墻距離 P1 的比值大于等于 2.5，即 T0.25/ P1 ≥ 2.5； 或射程 T0.25（Vt=0.25m/s） 與風口邊緣間距離 P2 的比值大于等于 1.25，即 T0.25/P2 ≥ 1.25。
SLT 射流低溫送風口布置示意如圖 5-15 所示。
圖 5-15 SLT 射流低溫送風口布置示意圖
2. SLF 射流低溫送風口選型建議
射程 T0.25（Vt=0.25m/s）與房間特征長度 L 的比值在 0.7 和 1.5 之間，即 T0.25/L=0.7~1.5。
SLF 射流低溫送風口布置示意如圖 5-16 所示。
圖 5-16 SLF 射流低溫送風口布置示意圖
（方形風口布置）
3. 選型示例
設計條件：房間尺寸為 6m×6m×2.6m，送風溫度為 8℃，室內溫度為 25℃，送風 量為 600m3/h。

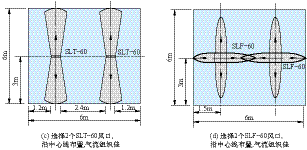

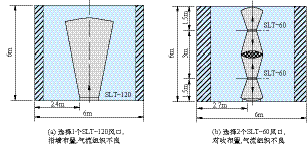

SL 射流低溫送風口布置示意如圖 5-17 所示。
圖 5-17 SL 射流低溫送風口布置示意圖（一）
圖 5-17 SL 射流低溫送風口布置示意圖（二）
5.4.1 設計參考資料
5.4.1.1 變風量末端裝置

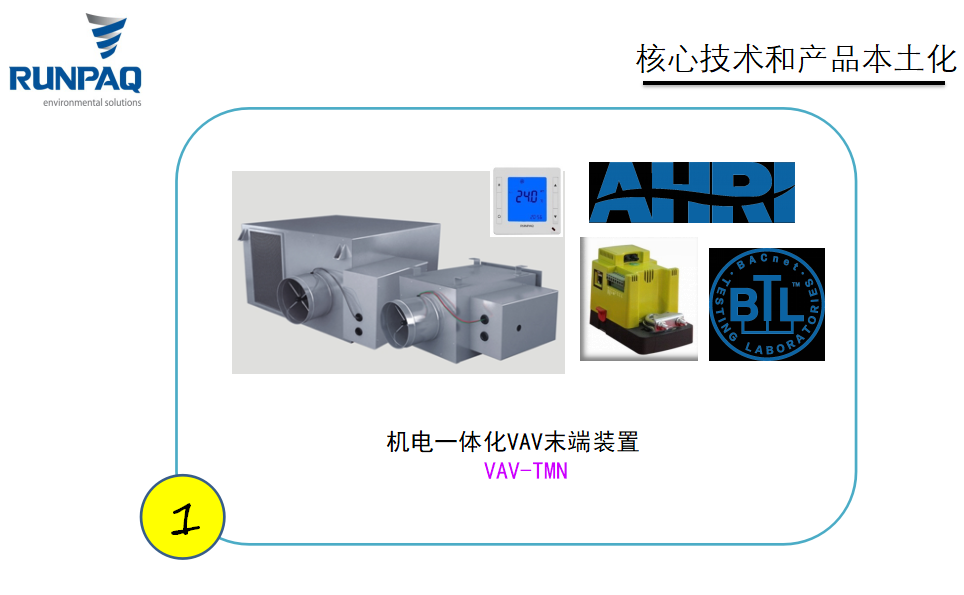

變風量末端裝置采用機電儀控一體化設計、生產及標定測試，由箱體和控制兩部分組成。
1. 箱體部分
箱體部分包括殼體、一次進風口（圓筒形）、風量傳感器、末端風機（風機動力型）、風閥、吊耳、電控箱、回風過濾網（動力型）、內敷保溫消聲棉以及可選配部件（如熱 水盤管、熱水盤管電動閥、電加熱盤管、出風靜壓分風箱、消聲器）等。
（1）變風量風箱的外殼由厚度不小于 1.0mm 的鍍鋅鋼板制成，產品箱體內襯不低 于 30mm 厚、導熱系數不大于 0.035W/（m·℃）、密度 48kg/m3 的玻璃棉，外包裹防刺 穿的高密度玻璃纖維材料，確保箱體內風速達到 15m/s 無纖維脫落。
1）箱體采用防冷橋設計，密封性能好，適用于 7℃低溫送風的苛刻應用條件。
2）產品采用鍍鋅鋼板，鍍鋅層不低于 120g/m2 標準。
3）箱體在 1000Pa 的系統壓力下，其漏風量不大于額定送風量的 1%。
（2）風閥需采用鍍鋅鋼板制成，風閥與閥軸之間須結合緊密，不易滑脫。閥片外 表面包有密封材料，以保證閥體的密封性。風閥調節均采用免潤滑軸承，風閥在壓差 1000Pa 時漏風率不大于額定進風量的 0.5%。
（3）閥軸須有明顯的標志，以指示閥體的轉動位置，閥軸本身也需配設機械裝置以 限制閥的過位轉動。
（4）一體式控制器裝設于機組外側，以便維修檢查。
（5）風量傳感器為多點平均流速型，風量傳感器測量精度須在 ±5% 范圍內，最低 風量為最高風量的 30%。
2. 控制部分
控制部分包括一體化 VAV 控制器（含風閥執行器）、風機調速器（動力型）、變 壓器、室內溫控器、熱水盤管閥門控制器或電加熱控制器等。
（1）一體化 VAV 控制器。
1）壓差傳感器、風閥執行器和控制器一體化設計，具有模塊標準化、參數配置簡單，自由編程等特點。
2）采用 32 位 ARM 處理器，具有強大的數據處理、存儲和運算能力。
3）適應單風道、串并聯型 VAV-TMN 控制，以及再熱盤管和電加熱器等配件的控制要求。
4）采用數字式微壓差傳感器，工作原理基于所采用的 CMOSens 技術，基于熱式原理， 避免金屬?gòu)椘綁翰顐鞲衅鞯淖冃螏?lái)的測量誤差和測量死角，滿足微小壓差的精確測 量及長期使用的穩定性，測量精度為 ±3%。
5）采用模糊與 PID 相結合的控制方法，風量調控的快速精確性，風量控制精度不大于 5%。
6）帶位置顯示、可調機械限位、手動優先控制按鈕，快速容易地設定最大和最小風量。
7）遠程監控風量、溫度、閥位，遠程開關機。
8）具備 VAV 風機的熱保護功能，可通過就地溫控器實現風機轉速調節。
9）具有能量計量功能，可按照空調實際用量進行收費管理。
10）掉電保護功能，數據掉電后可一起保存 10 年以上。
11）支持 TCP/IP、BACnet、MODBUS 等多種國際標準通信協議，開放性和兼容性好?？蛇x配無線通信模塊，支持無線通信，具備無線自組網功能。
12）多方式通信接口、BACnet 及無線通信功能的開發滿足不同需求。
13）具有自診斷功能：錯誤信息顯示在溫控器的面板上。
14）具備兩路 0~10V 或 4~20MA 模擬量接口，功能擴展方便。
15）采用軟硬件等多種抗干擾組合技術保證產品性能。
（2）室內溫控器。
1）大屏幕液晶屏，藍色背光。
2）顯示及控制室內溫度和濕度（可選）。
3）顯示和調整設定溫度，室溫測量精度 ±0.1℃，顯示精度 ±0.5℃。
4）制冷制熱模式選擇。
5）遠程開關機及溫度設定。
6）故障自診斷功能。
7）數據查詢功能。
8）標準插接件、安裝方便。
9）進行動力型 VAV-TMN 風機的高 / 中 / 低風機轉速設定。
10）可選 WiFi 移動互聯網技術應用，可通過手機等移動終端實現控制。
