5.1.2 產品選型
1. 新型變風量末端裝置產品型號說明
新型變風量末端裝置產品型號說明見表5-1。

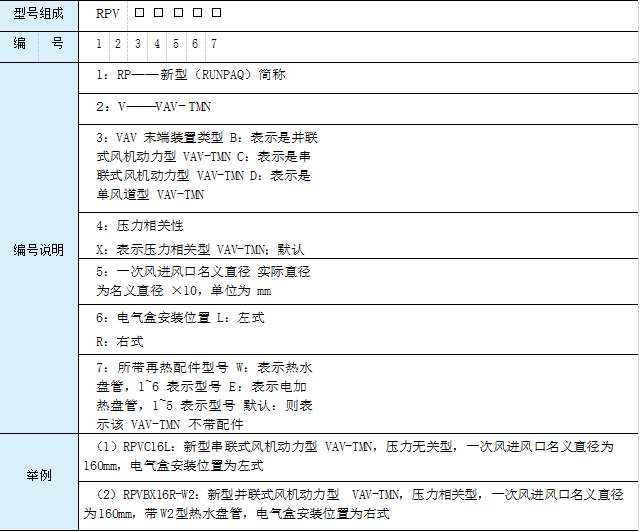

表 5-1新型變風量末端裝置產品型號說明
（1）單風道型 VAV- TMN 產品選型參數，如圖 5-3 所示及見表 5-2。
圖 5-3 單風道型 VAV-TMN 外形尺寸及組成
1—進風筒；2—電控箱；3—主體板；4—底板；5—進風口板；6—送風法蘭；7—吊耳；8—畢托管件。

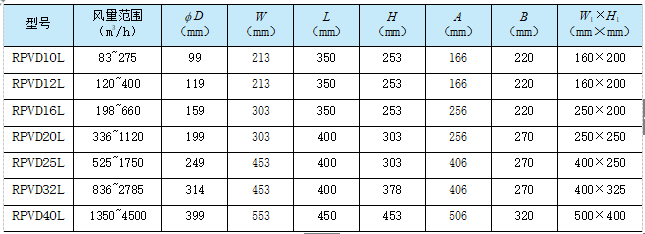

表 5-2單風道型 VAV-TMN 性能參數表

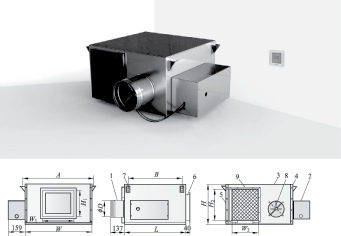

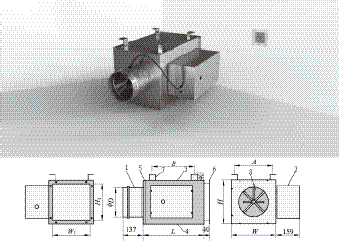

圖 5-4 串聯式風機動力型 VAV-TMN
外形尺寸及組成
1—進風筒；2—電控箱；3—主體板；4—側板 1；5—側板 2；6—送風法蘭；7—吊耳；8—畢托管件；9—回風過濾框。

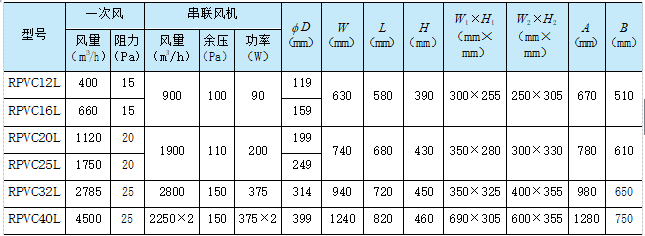

表 5-3串聯式風機動力型 VAV-TMN 性能參數表
（2）并聯式風機動力型 VAV-TMN 產品選型參數，如圖 5-5 所示及見表 5-4。

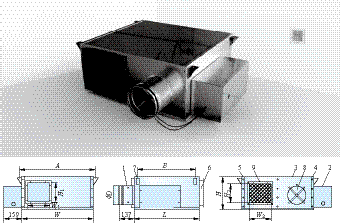

圖 5-5 并聯式風機動力型 VAV-TMN
外形尺寸及組成
1—進風筒；2—電控箱；3—主體板；4—側板 1；5—側板 2；6—送風法蘭；7—吊耳；8—畢托管件；9—回風過濾框。

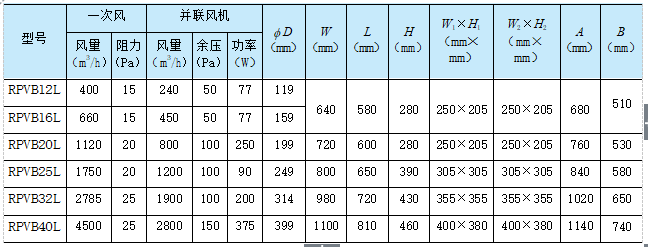

表 5-4 并聯式風機動力型 VAV-TMN 性能參數表
2. 新型 VAV- TMN 運行控制模式及性能
新型 VAV-TMN 運行控制模式及性能見表5-5。

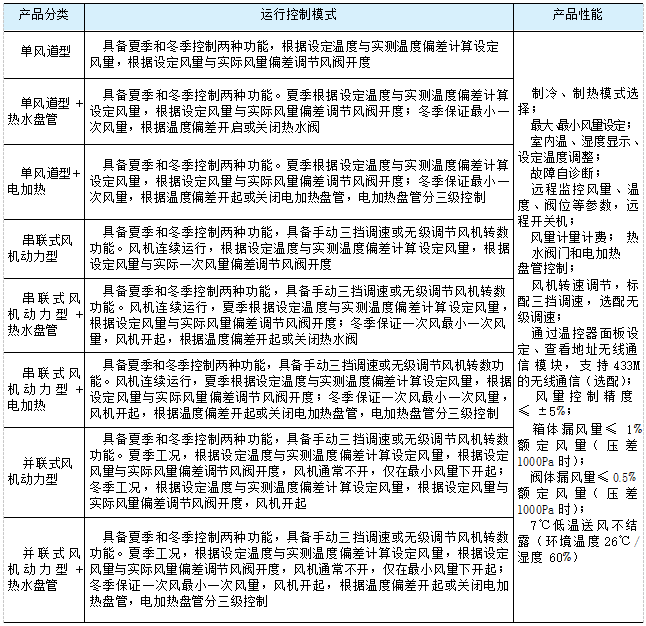

表 5-5新型 VAV-TMN 運行控制模式及功能
3. 產品功能配置
產品功能配置見表 5-6。

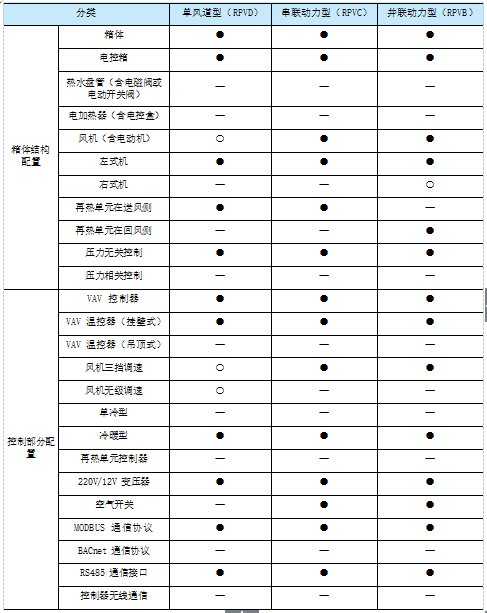

表 5-6產品功能配置表
注：“●”表示標配，“○”表示無此配置，“—”表示根據具體情況選配。
4. 其他技術參數
（1）噪聲參數。變風量末端的噪聲包括出口噪聲和輻射噪聲。噪聲指標需要經過詳 細分析計算，通過合理的系統設計、設備選型、控制策略分析、安裝調試才能達到噪聲 控制要求。
單風道型 VAV-TMN 噪聲參數見表 5-7。

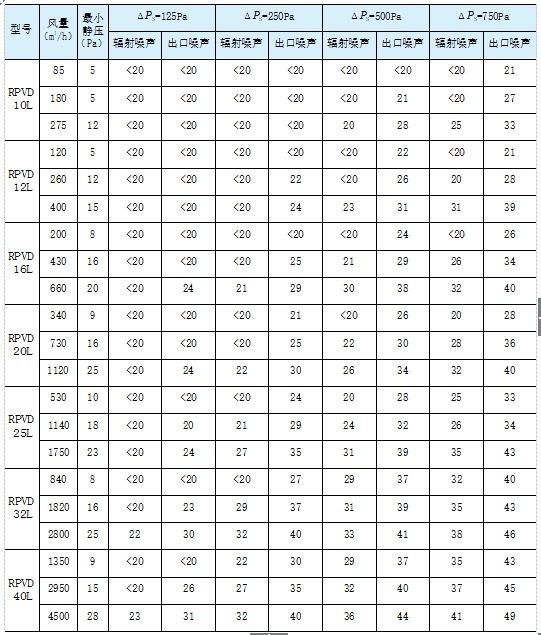

表 5-7單風道型 VAV-TMN 噪聲參數
注：1. ΔPS 為變風量末端入口靜壓，指風閥處于全開狀態時在對應風量下所需的入口靜壓。
2. 所有噪聲為聲功率級噪聲，單位：dB。
3. 所有數據基于機組出口靜壓 62.5Pa 時，參照 AHRI Standard 880—2011 標準測試。
4. 表中列出的噪聲 NC 值是已經按照 AHRI 885—2008 標準中給出的各種噪聲吸收作用，包括環境、吊頂 和室內消聲和管道等吸聲因素扣除后得到的相應變風量末端一定風量下對應的室內噪聲標準。
串聯式風機動力型 VAV-TMN 噪聲參數見表 5-8。

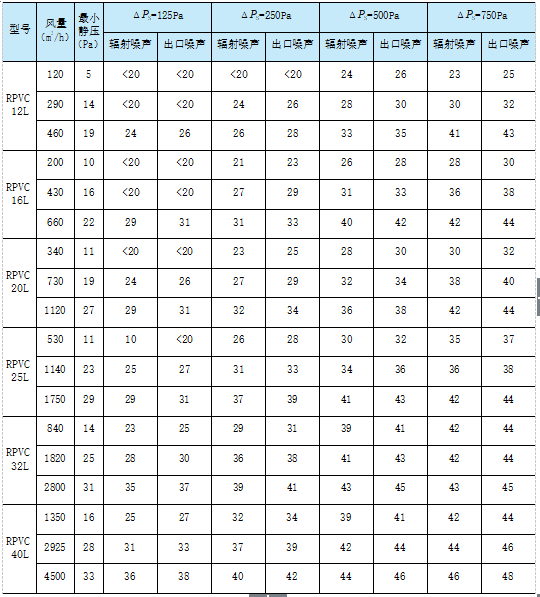

表 5-8 串聯式風機動力型 VAV-TMN 噪聲參數
注：1. ΔPS 為變風量末端入口靜壓，指風閥處于全開狀態時在對應風量下所需的入口靜壓。
2. 所有噪聲為聲功率級噪聲，單位：dB。
3. 所有數據基于機組出口靜壓 62.5Pa 時，參照 AHRI Standard 880—2011 標準測試。
4. 表中列出的噪聲 NC 值是已經按照 AHRI Standard 885—2008 標準中給出的各種噪聲吸收作用，包括環境、 吊頂和室內消聲和管道等吸聲因素扣除后得到的相應變風量末端一定風量下對應的室內噪聲標準。
5. 所有數據為風機開起，100% 一次風工況下的測試值。
并聯式風機動力型 VAV-TMN 噪聲參數見表 5-9。

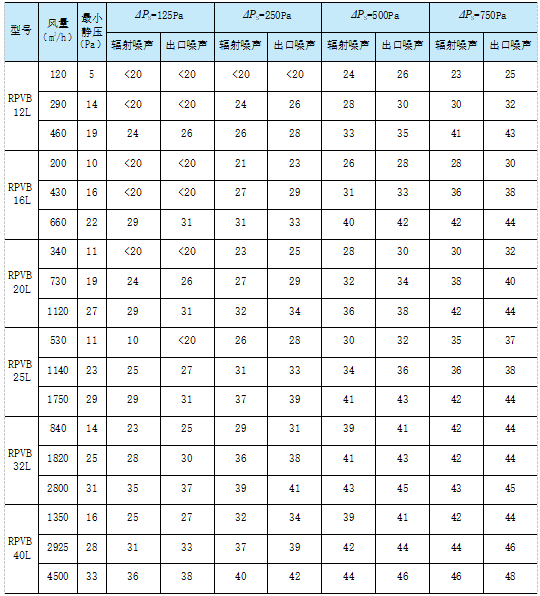

表 5-9并聯式風機動力型 VAV-TMN 噪聲參數
注：1. ΔPS 為變風量末端入口靜壓，指風閥處于全開狀態時在對應風量下所需的入口靜壓。
2. 所有噪聲為聲功率級噪聲，單位：dB。
3. 所有數據基于機組出口靜壓 62.5Pa 時，參照 AHRI Standard 880—2011 標準測試。
4. 表中列出的噪聲 NC 值是已經按照 AHRI Standard 885—2008 標準中給出的各種噪聲吸收作用，包括環境、 吊頂和室內消聲和管道等吸聲因素扣除后得到的相應變風量末端一定風量下對應的室內噪聲標準。
5. 所有數據為風機開起，100% 一次風工況下的測試值。
（2）風機技術參數見表 5-10。

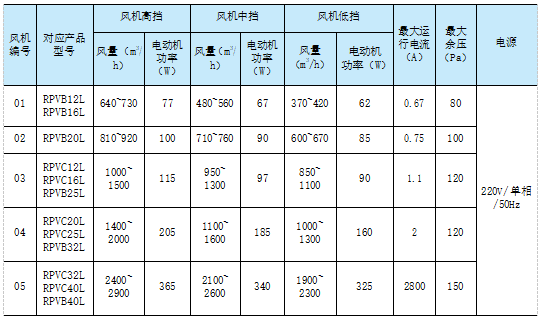

表 5-10 風機技術參數表
注 ：以上風機分為高、中、低三擋調速，亦可選直流無刷電動機無級調速。
（3）熱水盤管技術參數。
當變風量末端裝置采用末端再熱方式時，可根據需要選用 熱水盤管或電加熱盤管。
熱水盤管安裝在 VAV-TMN 的送風口或回風口，并聯型一般安裝于回風口，可以由 工廠完成組裝，也可以在現場安裝。盤管采用銅管串鋁翅片，并且翅片用機械漲管的形 式保證最大的熱傳遞。盤管的接管方向與 VAV-TMN 的控制盒方向同側。一般在熱水回 水管上安裝電動開關閥或電磁閥，根據房間溫控器的溫度信號進行控制，保證供熱時房 間溫度穩定在設定值。
熱水盤管外形尺寸如圖 5-6 所示，熱水盤管尺寸及性能參數見表 5-11。
圖 5-6 熱水盤管外形尺寸圖
表 5-11熱水盤管尺寸及性能參數表
注：1. 表中所有數據基于進水溫度為 60℃，出水溫度為 50℃，進口風溫為 20℃時，直徑為 DN20 盤管的實測值。
2. 為獲得散流器的最佳運行性能，送風溫度最好在室內設計溫度 +10℃范圍內。
3. 如實際設計參數與上述測試條件不符，則需聯系廠家進行必要的修正。
電加熱盤管由工廠組裝在 VAV-TMN 的送風口，并且與 VAV-TMN 連鎖，確保無送 風氣流時不能開起電加熱盤管。電加熱盤管一般采用三級，根據房間溫控器的溫度信號 進行控制，保證供熱時的房間溫度穩定在設定值。
電加熱盤管外形尺寸如圖 5-7 所示，電加熱盤管尺寸及性能參數見表 5-12。
圖 5-7 電加熱盤管外形尺寸圖

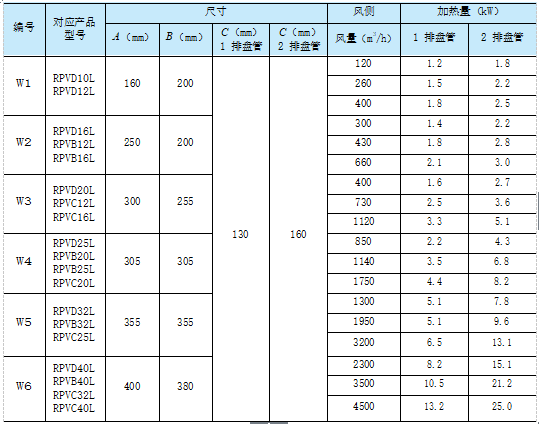

表 5-12 電加熱盤管尺寸及性能參數表
